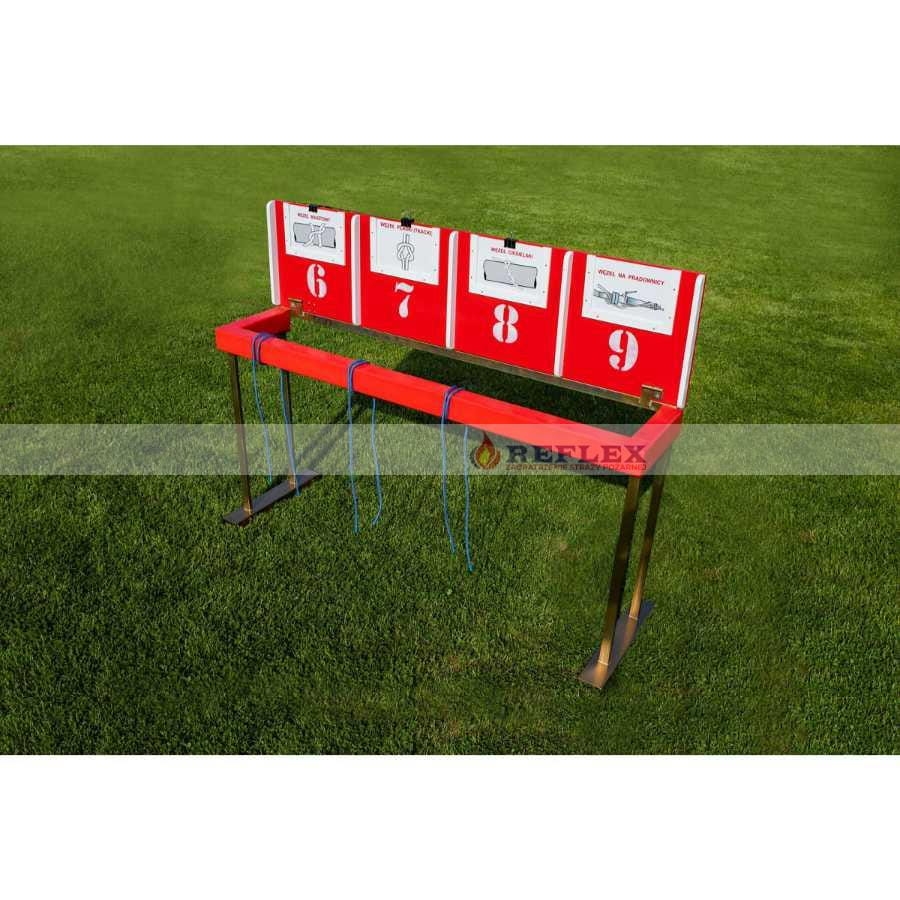

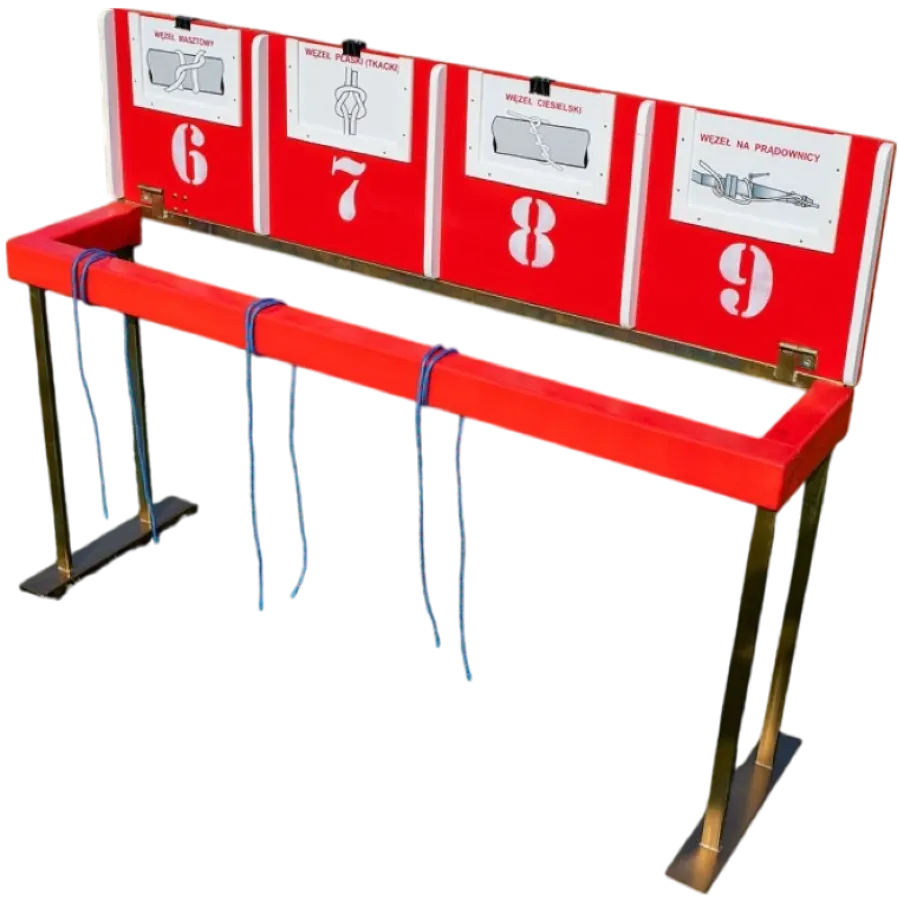

Stanowisko węzłów /MS/

Stanowisko węzłów ratowniczych MDP CTIF

Stanowisko do węzłów to znormalizowany, weryfikacyjny element infrastruktury technicznej toru sportowo-pożarniczego, wykorzystywany podczas realizacji ćwiczenia bojowego przez Młodzieżowe Drużyny Pożarnicze (MDP). Konstrukcja służy do manualnego sprawdzania umiejętności zawodników w zakresie prawidłowego i szybkiego wiązania określonych regulaminem splotów ratowniczych i pożarniczych (m.in. węzła płaskiego, wyblinki, półsztyku) na stałej, poziomej poprzeczce.

Najważniejsze cechy:

• Zgodność wymiarowa CTIF: wysokość osadzenia poprzeczki roboczej (rury) od poziomu gruntu oraz całkowita szerokość stelaża podlegają ścisłej legalizacji przez sędziów technicznych przed dopuszczeniem stanowiska do startów.

• Konstrukcja stalowa: rama nośna wycinana jest z profili lub rur stalowych (najczęściej stal węglowa gatunku ST-3S), co zapewnia odpowiednią sztywność konstrukcji niezbędną przy gwałtownym zaciskaniu linek przez kilku zawodników jednocześnie.

• Pasywacja antykorozyjna: cały stelaż poddawany jest obróbce cynkowania galwanicznego lub pokrywany przemysłowym lakierem proszkowym, całkowicie izolując metal od wpływu wilgoci z murawy i zapobiegając utlenianiu się spoin.

• Stabilizacja pozioma: podstawa stelaża wyposażona jest w wydłużone profile poprzeczne (tzw. stopy), które obniżają środek ciężkości i blokują urządzenie przed wywróceniem się pod wpływem szarpnięć generowanych przez pracującą rotę.

• Bezpieczeństwo bierne (Gratowanie): końcówki rury poziomej oraz wszelkie narożniki łączeniowe u podstawy są maszynowo stępione i zabezpieczone (często polimerowymi zaślepkami). Rygor ten eliminuje ryzyko powstawania głębokich ran ciętych dłoni w trakcie błyskawicznego manewrowania linkami syntetycznymi.

Zastosowanie:

• Weryfikacja manualna umiejętności wiązania splotów ratowniczych podczas certyfikowanych zawodów sportowo-pożarniczych szczebla gminnego i krajowego.

• Wyrabianie powtarzalnej pamięci mięśniowej u młodzieży przy użyciu znormalizowanych linek dwumetrowych na placach ćwiczeń OSP.

• Edukacja techniczna w zakresie podstawowych technik alpinistyki pożarniczej w ramach struktury Młodzieżowych Drużyn Pożarniczych.

Parametry techniczne:

• Typ urządzenia: Stanowisko weryfikacyjne (stelaż rurowy).

• Materiał konstrukcyjny: Stal węglowa (profile robocze i rura główna).

• Powłoka ochronna: Ocynk galwaniczny / Lakier proszkowy.

• System stabilizacji: Szerokie podpory dolne.

• Przeznaczenie certyfikacyjne: Zawody sportowo-pożarnicze MDP (Regulamin CTIF).

• wymiary: szerokość: 200 cm, długość: 40 cm, wysokość : 150 cm

• belka węzłowa: 10 cm x 8 cm

• górna krawędź belki węzłowej na wysokości: 100 cm

• belka węzłowa i tarcza: drewno klejone

• linki 2 mb o średnicy 8 mm do wiązania węzłów: 3 szt.

• klipsy do mocowania rysunków: 4 szt.

• śledzie do kotwienia: 4 szt.

• klucze do montażu: 2 szt.

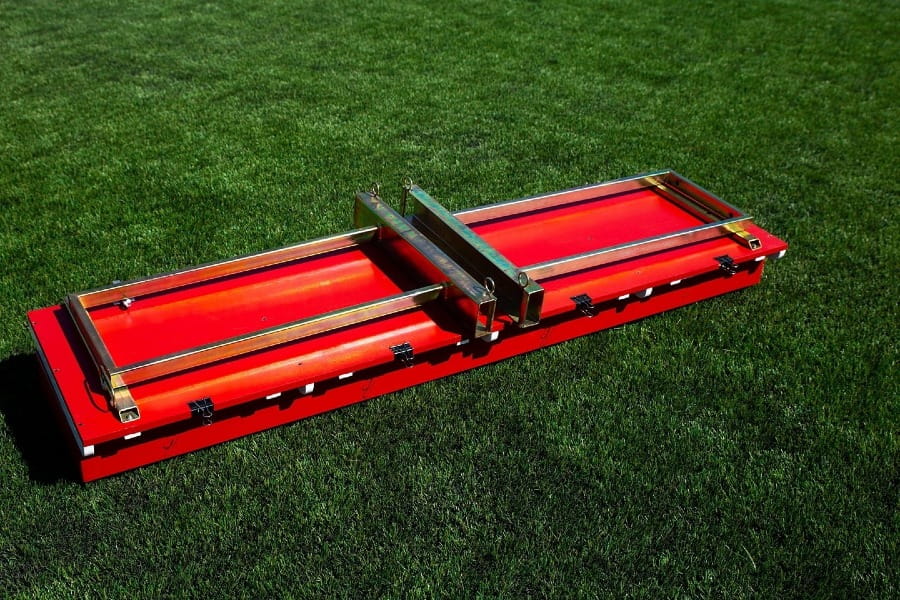

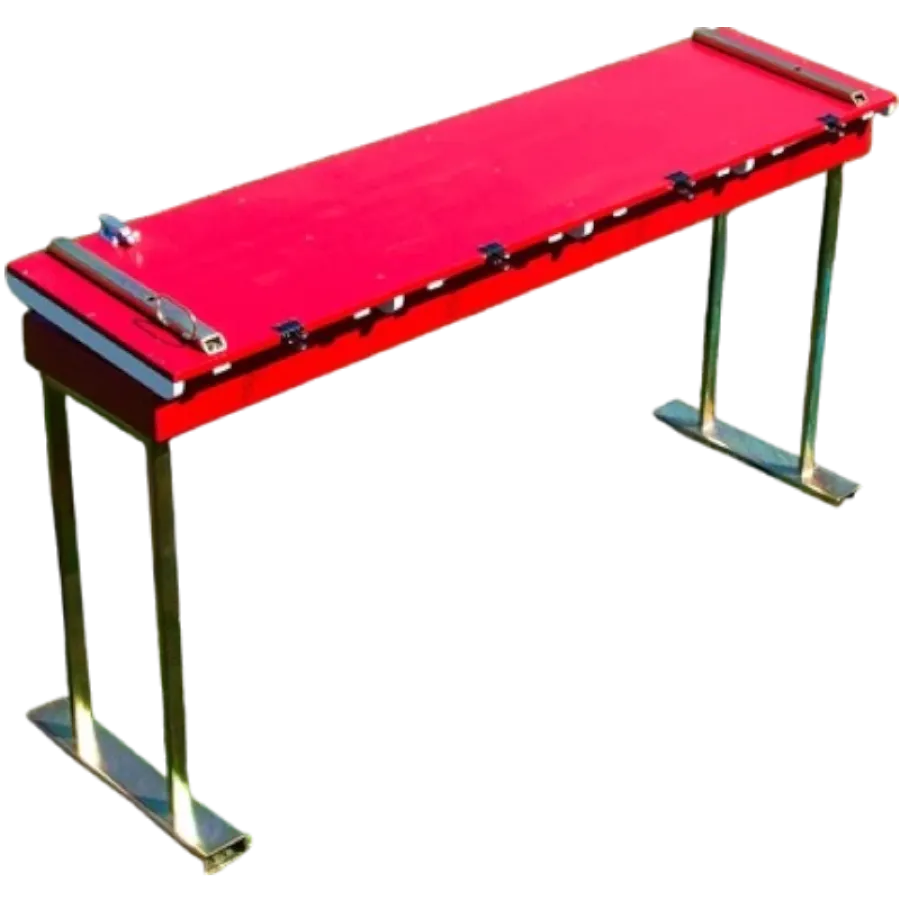

• stanowisko rozbieralne

• waga: 42,4 kg

Produkt posiada pozytywną opinię Krajowego Kolegium Sędziów

Uwaga:
Prądownica, wąż i linka ratownicza nie wchodzą w skład wyposażenia.

Warunki techniczno-użytkowe toru przeszkód MDP w/g regulaminu CTIF
