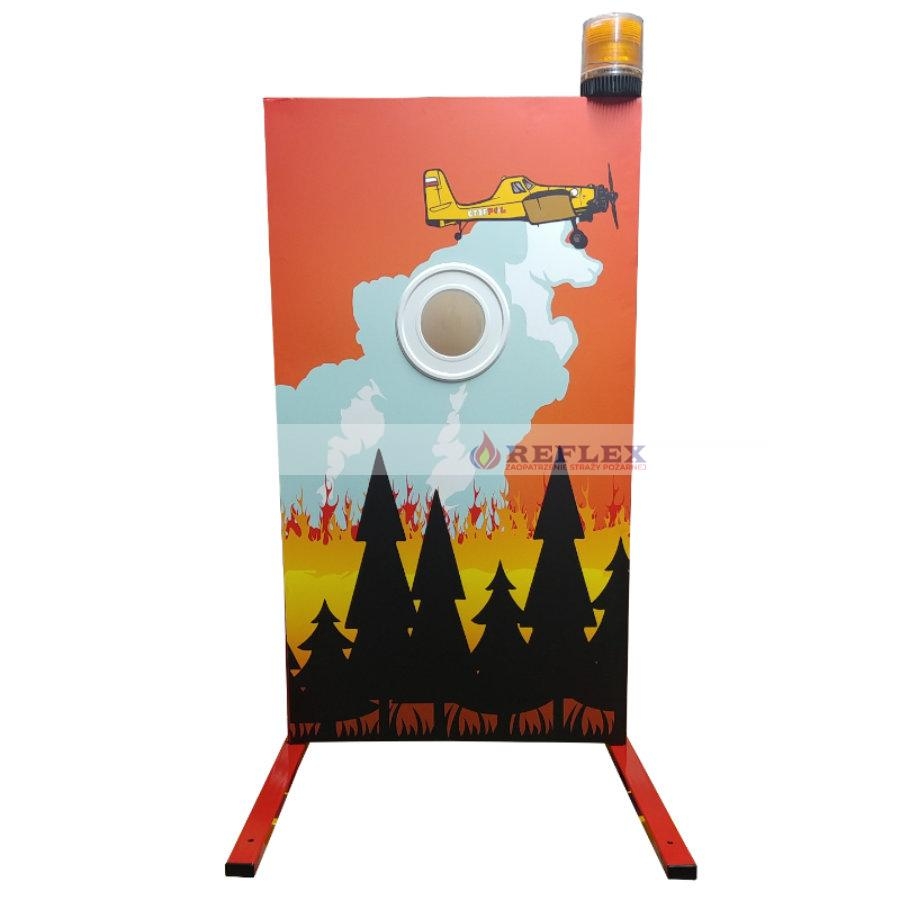

Tarcza nalewowa las CTIF

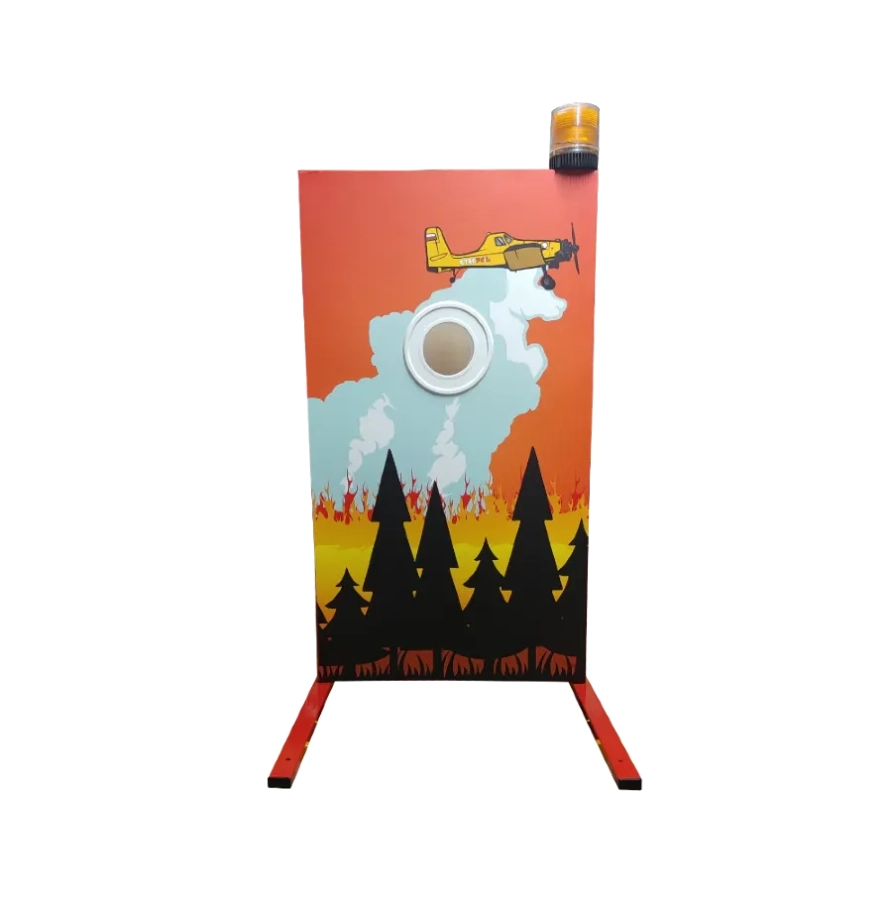

Tarcza nalewowa z sygnalizatorem akumulatorowym MDP CTIF

Tarcza nalewowa to stacjonarne, mechatroniczne urządzenie pomiarowe stanowiące końcowy punkt weryfikacyjny na torze do ćwiczenia bojowego Młodzieżowych Drużyn Pożarniczych (MDP). Urządzenie służy do odbierania i precyzyjnego odmierzania ilości wody tłoczonej przez zawodników za pomocą prądu zwartego z ręcznych hydronetek. Wersja akumulatorowa eliminuje konieczność doprowadzania zewnętrznego okablowania sieciowego 230V na płytę boiska, podnosząc poziom bezpieczeństwa przeciwporażeniowego.

Najważniejsze cechy:

• Zgodność pomiarowa: wewnętrzny mechanizm sensoryczny (najczęściej oparty na wyskalowanym pływaku) aktywuje obwód sygnalizacyjny dokładnie po wtłoczeniu 5 litrów wody, co rygorystycznie odpowiada wytycznym międzynarodowego regulaminu sędziowskiego CTIF.

• Autonomiczne zasilanie: zintegrowany akumulator buforowy (najczęściej kwasowo-ołowiowy AGM lub żelowy 12V) umożliwia wielogodzinną pracę układów sygnalizacyjnych na otwartym terenie bez dostępu do sieci energetycznej.

• Sygnalizacja akustyczno-optyczna: w momencie osiągnięcia wymaganego poziomu cieczy układ zamyka obwód, zasilając stroboskopowy kogut świetlny oraz głośną syrenę alarmową, co stanowi jednoznaczny sygnał dla sędziego do zatrzymania stopera.

• Zawór zrzutowy: podstawa zbiornika wodnego wyposażona jest w mechaniczny zawór kulowy o dużej średnicy przelotu, pozwalający na błyskawiczne zrzucenie cieczy po udanym starcie i zresetowanie urządzenia dla kolejnej roty.

• Tarcza uderzeniowa: frontowa płyta z wyciętym, znormalizowanym otworem wlotowym wykonana jest ze sklejki szalunkowej lub twardego polimeru, zabezpieczonego przed bezpośrednim wnikaniem wody.

Zastosowanie:

• Weryfikacja celności i wydajności rot podczas pompowania wody z hydronetek w trakcie ćwiczenia bojowego MDP.

• Przeprowadzanie oficjalnych zawodów sportowo-pożarniczych zgodnie z rygorami CTIF na szczeblach od gminnego po krajowy.

• Treningi precyzji celowania prądem wodnym na zewnątrz remiz bez konieczności rozwijania przedłużaczy bębnowych.

Parametry techniczne:

• Typ urządzenia: Tarcza nalewowa z układem pomiarowym.

• Pojemność aktywacji sygnału: Równe 5 litrów.

• Rodzaj sygnalizacji: Optyczna (lampa) i akustyczna (syrena).

• Zasilanie robocze: Wewnętrzny akumulator 12V.

• Materiał konstrukcyjny: Stal (stelaż), sklejka/polimer (front), tworzywo (zbiornik).

• Przeznaczenie certyfikacyjne: Zawody sportowo-pożarnicze MDP CTIF.

• Stal malowana proszkowo na czerwono

• Zintegrowany system pomiarowy z akumulatorem żelowym. Sygnał akustyczny i optyczny

• Oklejona folią PCV UV

• wymiary: Szerokość 60cm, wysokości 110 cm,

• Waga 15,5 kg

• Ładowarka w zestawie
